Ingegnerizzazione di un sistema di rilevazione per cani da caccia
Il sistema di rilevazione cani compatto, ergonomico e impermeabile.
Il Progetto
Ingegnerizzazione di un sistema di rilevazione per cani da caccia

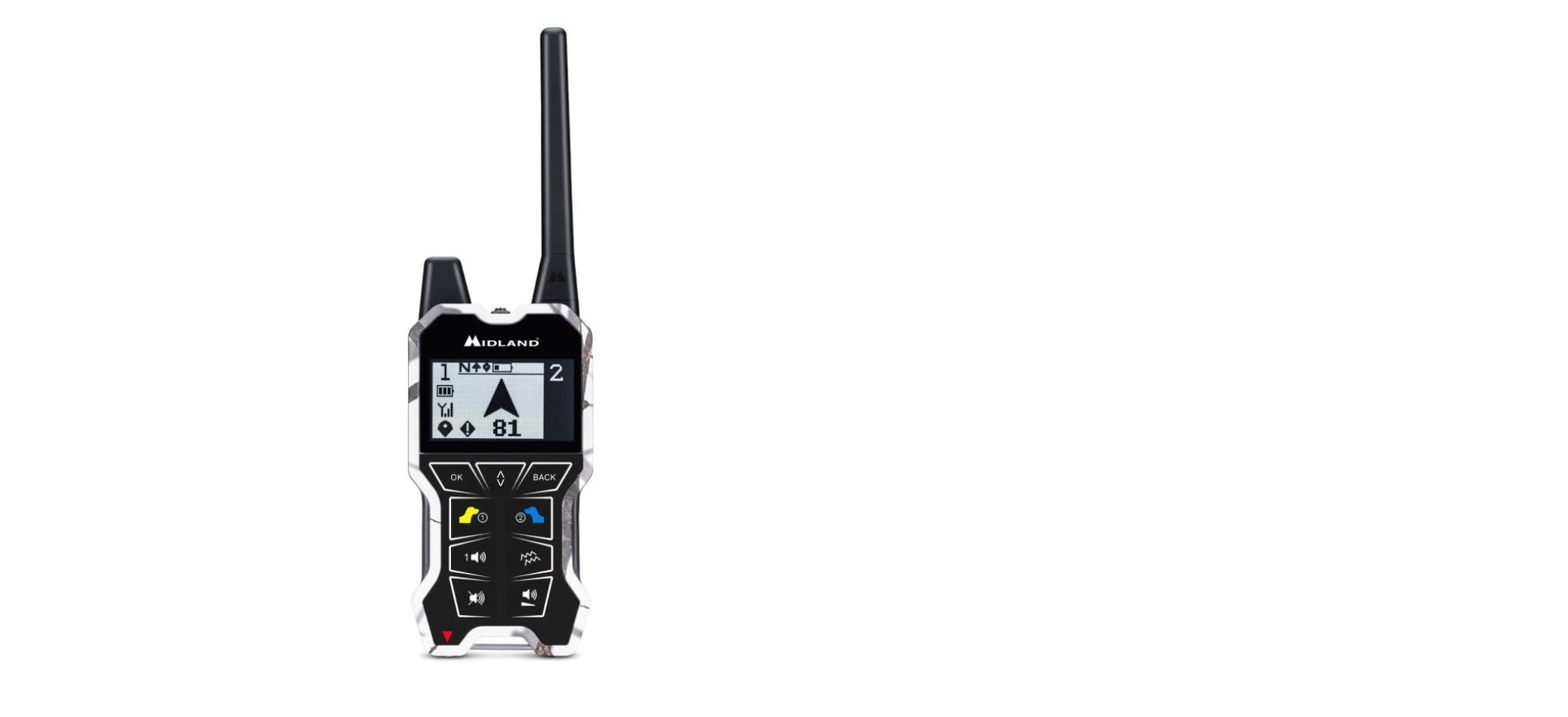

Beeper One GPS Midland è un sistema di rilevazione per cani da caccia, composto da un dispositivo per il collare del cane e da un telecomando/radiolina utilizzato dal cacciatore per monitorarne posizione e stato.
Il prodotto nasce per offrire un sistema compatto, resistente e affidabile, capace di accompagnare l’utilizzatore anche in condizioni outdoor complesse. Il dispositivo integra localizzazione GPS, comunicazione radio, segnalazioni acustiche e vibrazione, con la possibilità di seguire il cane in tempo reale anche su distanze importanti.
Questo progetto nasce dalla collaborazione tra il dipartimento di Ricerca e Sviluppo Midland, che ha ideato la parte elettronica e funzionale, e lo Studio Nussbaumer, responsabile del concept estetico.
Project è intervenuta nella fase di ingegnerizzazione del prodotto, per trasformare l’idea iniziale in un prodotto reale, producibile, assemblabile e coerente con i requisiti tecnici, ergonomici e funzionali richiesti.
| Prodotto: | Beeper One GPS Midland |
| Cliente: | Midland Europe |
| Software: | CATIA V5 |
| Link: | www.midlandeurope.com |
Il Cliente
Midland Europe
Midland Europe è un’azienda italiana specializzata in soluzioni per la comunicazione radio e video in movimento.
Il brand è attivo nel settore delle radiocomunicazioni da oltre 65 anni e sviluppa prodotti per il lavoro, il tempo libero, l’outdoor, il motociclismo, il mondo radioamatoriale, la nautica e la comunicazione professionale.
L’azienda è riconosciuta a livello internazionale nel settore della comunicazione mobile e outdoor.
Il Software
CATIA V5
Project ha sviluppato il progetto 3D con CATIA V5, software particolarmente adatto alla gestione integrata di superfici e solidi.
La scelta del software è stata strategica: CATIA V5 non è solo un CAD tecnico per la progettazione meccanica, ma anche uno strumento predisposto alla gestione del design e delle superfici complesse.
Nel caso del Beeper One GPS Midland era necessario far convivere in un unico modello 3D forme estetiche e requisiti funzionali: superfici bombate, raccordi, smussi ed elementi ergonomici dovevano integrarsi con l’alloggiamento della scheda elettronica, i sistemi di fissaggio, i canali di tenuta e tutti i dettagli tecnici necessari alla producibilità del prodotto.
CATIA V5 ha permesso di lavorare con precisione sia sulle forme esterne del prodotto sia sulle parti tecniche interne: gusci plastici, sedi per elettronica, antenne, sistemi di fissaggio, canali di tenuta e dettagli necessari alla produzione tramite stampaggio a iniezione.
La sfida
La sfida principale era trasformare un concept di design in un prodotto piccolo, leggero, ergonomico, impermeabile e industrializzabile.
Il dispositivo doveva essere abbastanza compatto da poter essere portato facilmente in tasca o fissato alla cintura, ma al tempo stesso doveva contenere display, schede elettroniche, batteria, antenne e sistemi di fissaggio.
Dal punto di vista ergonomico, il prodotto doveva offrire un buon feeling in mano, risultare comodo nell’utilizzo e mantenere una percezione di solidità. Inoltre, doveva resistere all’acqua, alla pioggia, al fango e all’utilizzo in condizioni outdoor estreme.
La soluzione
La collaborazione Project-Nussbaumer ha sviluppato una soluzione basata su un elemento intermedio in gomma, posizionato tra i due gusci plastici del dispositivo.
Questo componente è diventato il cuore tecnico del progetto: da un lato migliorava il grip e il feeling ergonomico del prodotto, dall’altro svolgeva una funzione di tenuta, grazie a canali e geometrie progettate per incastrarsi correttamente con i gusci superiore e inferiore.
Il lavoro di Project si è concentrato sull’equilibrio tra design, meccanica e producibilità. Sono stati studiati volumi interni, spessori, sformi, sistemi di fissaggio, torrette per le viti, sedi per la parte elettronica e geometrie compatibili con lo stampaggio a iniezione.
Il sistema formato da due gusci rigidi e un elemento intermedio in gomma implicava un ulteriore elemento di complessità. La gomma doveva rispondere a esigenze diverse e apparentemente contrastanti: essere abbastanza morbida da funzionare come guarnizione, ma abbastanza resistente da non deformarsi eccessivamente durante l’uso; offrire comfort al tatto, ma anche stabilità meccanica; integrare un tasto superiore, ma mantenere la corretta tenuta del sistema.
Il processo ha richiesto un confronto continuo con il cliente, con lo Studio Nussbaumer e con lo stampatore.
Durante lo sviluppo sono stati realizzati prototipi fisici con diverse durezze della gomma, per verificare il comportamento reale del componente, la sensazione al tatto, la resistenza meccanica e la capacità di garantire la tenuta.
Anche l’organizzazione interna del prodotto è stata ottimizzata attraverso un lavoro progressivo sui volumi: dalla prima bozza, risultata troppo spessa, si è arrivati a una versione più sottile, compatta e coerente con l’esperienza d’uso desiderata.
Il risultato
Il prodotto finale risponde agli obiettivi iniziali: è piccolo, leggero, ergonomico, robusto, impermeabile e adatto a condizioni di utilizzo estreme. La soluzione dell’elemento intermedio in gomma ha permesso di unire estetica, comfort, protezione e funzionalità tecnica in un unico componente, contribuendo alla tenuta all’acqua e migliorando il feeling d’uso.
Anche la praticità è stata curata nei dettagli: il dispositivo può essere appoggiato verticalmente e sta in piedi da solo, una caratteristica semplice ma utile nell’utilizzo quotidiano, durante la preparazione o la gestione dell’attrezzatura.
Oltre a un ottimo rapporto qualità/prezzo e a un funzionamento eccellente, le recensioni segnalano come punti di forza l’“antenna integrata, senza parti sporgenti che rischiano di impigliarsi in rovi o fango”, e la “robustezza e facilità d’uso” del prodotto.
Questo progetto rappresenta un esempio concreto di ingegnerizzazione di prodotto:
- Analisi del concept iniziale
- Raccolta dei requisiti tecnici e funzionali
- Studio dei volumi interni
- Integrazione tra design ed elettronica
- Sviluppo del modello 3D in CATIA V5
- Industrializzazione dei componenti plastici
- Sviluppo dell’elemento intermedio in gomma
- Verifica della durezza e del comportamento della gomma
- Studio della tenuta all’acqua
- Ottimizzazione ergonomica
- Confronto con cliente, designer e fornitore stampi
- Prototipazione fisica
- Revisione e riduzione degli ingombri
- Affinamento dei dettagli tecnici
- Validazione della soluzione finale
- Preparazione alla produzione
- Arrivo sul mercato
Il risultato finale è il Beeper One GPS Midland, un dispositivo compatto, impermeabile, robusto e adatto all’utilizzo outdoor, oggi commercializzato come sistema di rilevazione per cani da caccia.
